▶︎ Calibración de CELDA de CARGA y de BASCULA ¿Es lo mismo?

Answer Box - Post Calibración Byasa

Respuesta rápida

¿Es lo mismo calibrar una celda de carga que calibrar una báscula?

No. La celda de carga se calibra en unidades de fuerza (Newton), aplicando una fuerza conocida y evaluando linealidad, histéresis y repetibilidad de su señal eléctrica. La báscula se calibra en unidades de masa e incluye, además de la celda de carga, el indicador, la estructura mecánica y las condiciones de instalación. Calibrar una celda de carga dice cómo se comporta esa celda en fuerza; calibrar una báscula dice cómo se desempeña el sistema completo en masa.

Celda de carga mide Fuerza (N)

Báscula reporta Masa

Parámetros evaluados Linealidad · Histéresis

Content 04a - Post Calibración Byasa

1. Dos magnitudes físicas distintas: fuerza vs. masa

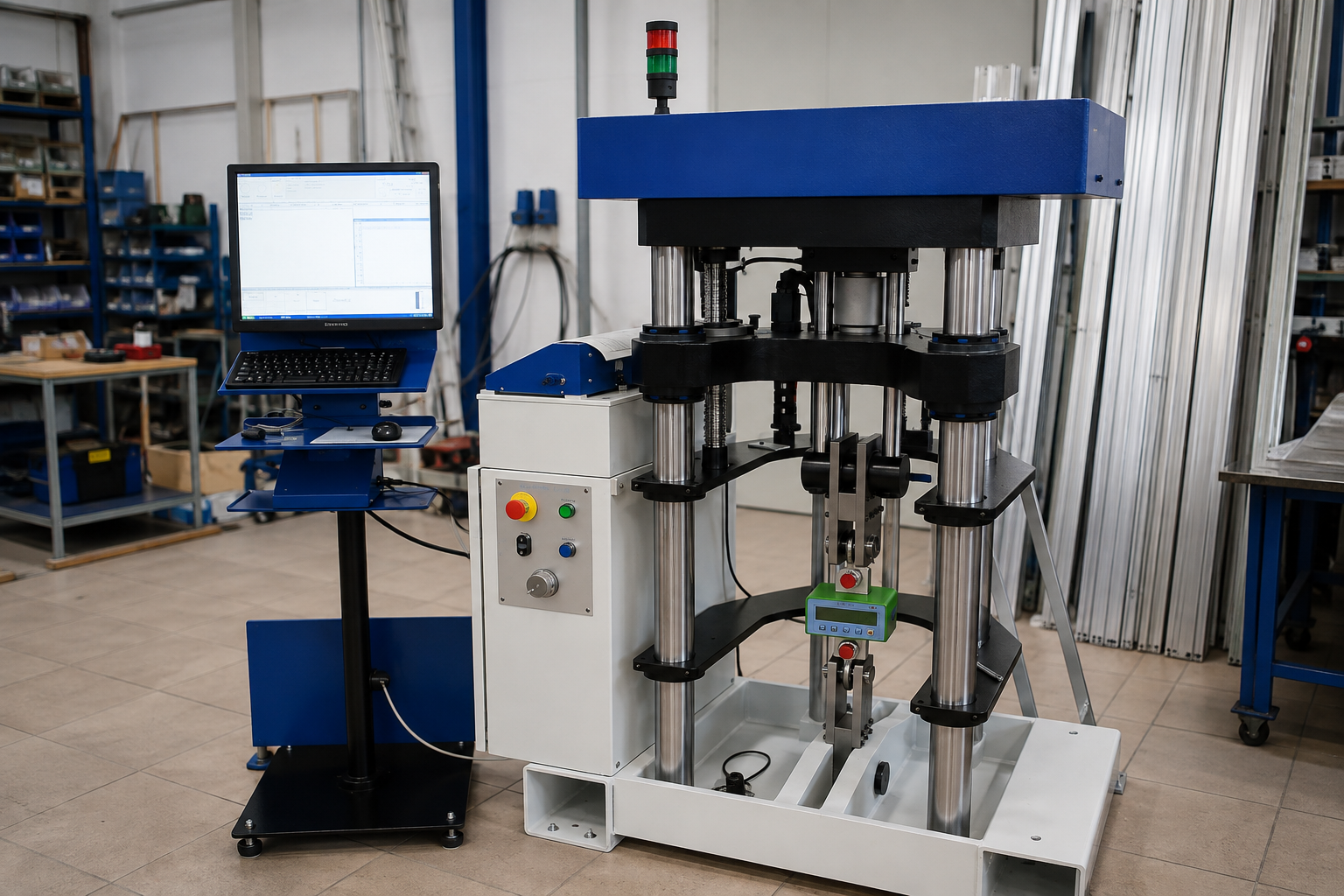

Una celda de carga no mide masa. Mide fuerza, y por eso se calibra normalmente en unidades de fuerza como el Newton. En el proceso de calibración se aplica una fuerza conocida, se mide la respuesta eléctrica de la celda y se evalúan tres parámetros clave: linealidad, histéresis y repetibilidad.

Esto no es un tecnicismo menor. Como explica Jorge Gómez, metrólogo de campo de Byasa:

"En metrología a veces no se mide lo que creemos, medimos lo que el principio físico permite."
— Jorge Gómez, Metrólogo de campo, Byasa

Content 04b - Post Calibración Byasa

2. Cómo funciona realmente una celda de carga

La celda de carga no convierte la fuerza directamente en una señal eléctrica. El proceso ocurre a través de un puente resistivo:

Se aplica una fuerza sobre el elemento elástico de la celda.
El elemento elástico se deforma.
Las galgas extensiométricas cambian su resistencia eléctrica.
Ese cambio genera un desequilibrio en el puente.
El desequilibrio produce una variación de tensión eléctrica.
Esa variación de tensión es la señal que finalmente se mide.

CTA - Post Calibración Byasa

Calibración trazable

¿Necesitas calibrar celdas de carga o básculas completas?

Byasa calibra con trazabilidad CENAM tanto celdas de carga individuales como sistemas de pesaje completos.

Solicitar calibración →

Content 04c - Post Calibración Byasa

3. De la fuerza a la masa: el rol del indicador

En una báscula hablamos de masa, pero las celdas de carga que la componen en realidad miden fuerza, que es la masa multiplicada por la gravedad. Es el indicador el que convierte esa señal de fuerza en un valor de masa, asumiendo o midiendo la gravedad local.

Por eso, cuando se calibra una báscula completa, la calibración ya incluye:

Las celdas de carga
El indicador
La estructura mecánica
Las condiciones de instalación

Content 04d - Post Calibración Byasa

4. Comparación directa

Criterio	Calibración de celda de carga	Calibración de báscula
Magnitud física	Fuerza (Newton)	Masa
Qué evalúa	Linealidad, histéresis, repetibilidad de la señal eléctrica	Desempeño del sistema completo
Elementos incluidos	Solo la celda de carga	Celda(s) de carga + indicador + estructura + instalación
Resultado que entrega	Comportamiento de la celda en fuerza	Desempeño real del sistema en masa

Content 04e - Post Calibración Byasa

5. Por qué esto importa en la práctica

No entender esta diferencia puede producir errores de exactitud, especialmente en dos escenarios:

Cambio de ubicación del equipo: la gravedad local varía según el sitio, y el indicador depende de ese valor para convertir fuerza en masa.
Búsqueda de alta exactitud: si solo se calibró la celda de carga de forma aislada, no se está validando el desempeño real del sistema instalado.

FAQ - Post Calibración Byasa

Preguntas frecuentes

No. Calibrar una celda de carga evalúa su comportamiento en fuerza (linealidad, histéresis, repetibilidad). Calibrar una báscula evalúa el desempeño del sistema completo en masa, incluyendo indicador, estructura e instalación.

En unidades de fuerza, típicamente Newton, aplicando una fuerza conocida y midiendo la respuesta eléctrica de la celda.

Mediante un puente resistivo: la fuerza deforma el elemento elástico, las galgas extensiométricas cambian su resistencia, se genera un desequilibrio en el puente y ese desequilibrio produce la variación de tensión eléctrica que se mide.

Porque el indicador convierte la señal de fuerza en masa, asumiendo o midiendo la gravedad local del sitio de instalación.

Incluye el indicador, la estructura mecánica y las condiciones de instalación, además de la o las celdas de carga.

Porque la gravedad local cambia según la ubicación, y el indicador depende de ese valor para convertir fuerza en masa con exactitud.
